Лоток водоотводной Евро 500

Лоток водоотводной Евро 500

Описание товара

Характеристики

Сопутствующие товары

Похожие товары

Сертификаты

Каталоги

Скачать чертежи продукции в кабинете проектировщика

Добавить в избранное

Добавить в сравнение

Рейтинг: 4.3 / 5

Цена по запросу

Оптовую цену и возможные скидки от объема уточняйте у менеджеров

Запросить КП

Характеристики:

Материал :

нержавеющая сталь AISI 304, AISI 316 или AISI 321

Длина, мм :

2500

Гидравлическое сечение :

DN500

Габаритная ширина, мм :

500

Диапазон высот, мм :

80-560

Смотреть все характеристики

Условия доставки

Ближайший офис:
г. Минск

Нужна помощь?

Наши консультанты дадут ответы на все Ваши вопросы и помогут с выбором

+375-17-301-03-00 +375-29-613-41-64 частным клиентам +375-29-376-41-07 +375-29-376-41-28 проектным организациям +375-29-376-41-88 строительным организациям

Напишите нам

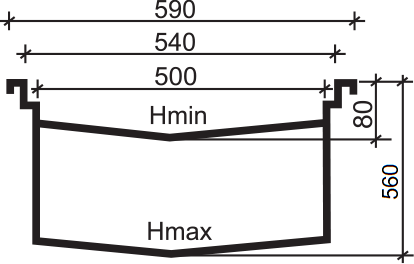

Артикул	Наименование	Чертеж PDF	Чертеж DWG	A, мм	B, мм	C, мм	H1, мм	H2, мм	Q1*, л/с	Q2*, л/с	Купить
511.50.01-М	Лоток ЛВ-500.590.455-НС Евро 500, 511.50.01-М			500	540	590	80	560	30,74	486,85	Запросить КП

^{*В таблице приведены расчетные значения пропускной способности при 75%-м заполнении и уклоне 0,01 ‰ на минимальной и максимальной глубине лотка.}

^{Изготовление специального профиля возможно по индивидуальному заказу.}

Системы Евро 500 используются для сбора и отвода сточных вод. Предназначены для обустройства внутреннего водоотвода с предприятий бытового обслуживания, общественного питания, пищевой и фармацевтической промышленности.

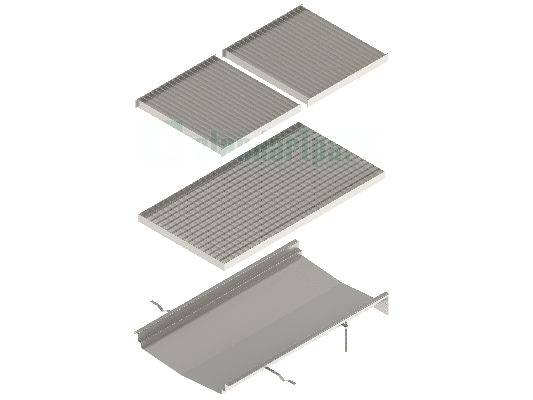

Системы водоотвода Евро 500 представляют собой комплексную конструкцию, готовую для монтажа и последующей эксплуатации. Основные элементы:

Лотки серии Евро изготовляются из листовой нержавеющей стали класса AISI 304/304L, AISI 316Ti или AISI321 толщиной 1,5 мм – 2 мм. Используются для сбора стоков и их транспортировки к точке сброса.

Трапоприямки с гидрозатворами и уловителями механических примесей – предназначены для монтажа в местах соединения желобов с канализационными трубами. Используются для запирания неприятного запаха внутри канализации и предотвращения ее засорения мусором.

Водоприемными решетками – обеспечивают травмобезопасность при движении пешеходов оп лоткам.

От вида водоприемной решетки зависит уровень нагрузки, который может выдержать вся конструкция:

щелевая – до 12 тонн;
ячеистая – до 2 тонн;
перфорированная – до 300 кг;
пластинчатая – до 300 кг.

По желанию заказчика решетки могут производится с облегченной или усиленной конструкцией, а также с антискользящим покрытием.

Стандартпарк предлагает системы водоотвода Евро с гидравлическим сечением 500 мм по доступной цене. Для получения более подробной информации касательно данной продукции, обращайтесь к менеджерам компании!

Лотки поставляются секциями до 2,5 м. (при необходимости секции могут свариваться на производстве в допустимые для транспортировки линии), в комплекте с закладными и торцевыми крышками. Сварка угловых и крестообразных соединений, как и , осуществляется на производстве. Сборка линий лотков, подгонка (при необходимости), осуществляется на объекте строительства силами Заказчика в момент монтажа. Для монтажа необходимо оборудование для сварки неплавящимся электродом в среде защитных газов (аргонно-дуговая сварка). По желанию заказчика, лотки могут поставляться с болтовыми фланцами, герметизация которых при монтаже осуществляется с помощью входящих в комплект поставки резиновых прокладок.

Для безопасной эксплуатации лотки накрываются . Решетка подбирается в зависимости от трёх основных факторов – интенсивности стоков, загрязненности стоков и предполагаемой нагрузки.

Обратившись в Стандартпарк вы получите квалифицированную консультацию, и при необходимости бесплатную разработку технического решения и расчёт коммерческого предложения на систему по вашему техническому заданию.
