Лоток водоотводный пластиковый PolyMax Basic DN150 h80
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Длина, мм | Ширина, мм | Высота, мм | Вес, кг | Чертеж PDF | Чертеж DWG | Купить |
|---|---|---|---|---|---|---|---|---|
| 8210-М | Лоток водоотводный PolyMax Basic ЛВ-15.21.08-ПП пластиковый | 1000 | 206 | 80 | 1,64 |
|
|
Запросить КП |

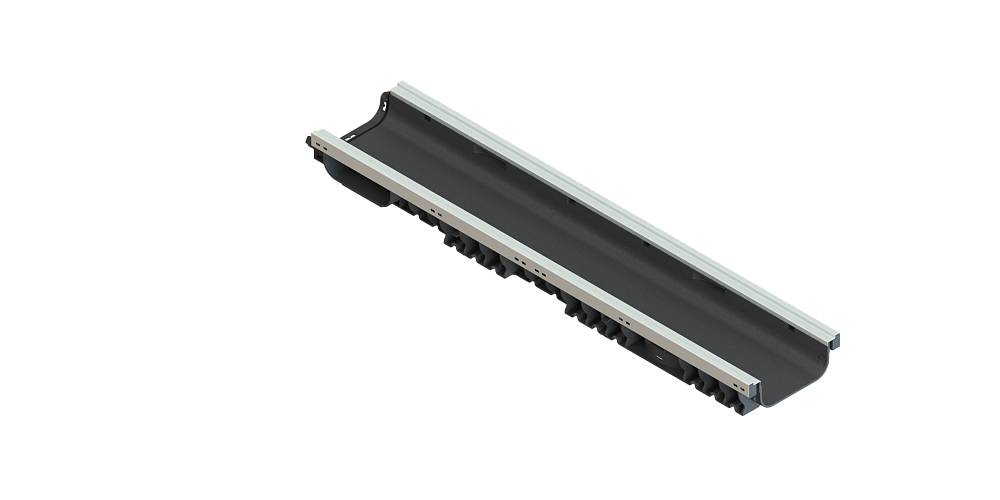

| 8217-М | Лоток водоотводный PolyMax Basic ЛВ-15.21.08-ПП пластиковый усиленный | 1000 | 208 | 81,3 | 2,42 |
|
|
Запросить КП |
Преимущества модернизированной линейки PolyMax Basic DN150:
•Соединение лотков в каскад без подрезок•Одинаковые типы замков
•Индивидуальные комплектующие для каждого лотка
•Полноценные вертикальные и горизонтальные отводы
•Вертикальный отвод с использованием патрубка (для лотка Н80 и Н95)
•Боковое подключение лотков и заглушек с выпуском
•Комплектация всеми существующими решетками Basic
•Возможность соединения лотков в каскад с существующим лотком
•Возможность подключения к ПУС
РЕКОМЕНДАЦИИ ПО СБОРКЕ
- Герметизациция монтажного стыка
Для герметизации стыка имеется специальный паз для прокладки герметика или уплотнительного шнура Ø5мм. Так же имеется специальная защелка, которая предотвращает смещение лотка в вертикальном направлении и обеспечивает плотное прилегание поверхностей лотков и герметика.
- Стыковка (фиксация) лотков
Конструкция изделия позволяет легко стыковать лотки в непрерывную линию. Изделие оборудовано тремя типами замков, работающими одновременно.
- Боковая пружинистая защелка
- Нижняя защелка
- Направляющая опорной стенки
- Фиксация лотков в продольном и вертикальном направлении
Боковая защелка обладает пружинным эффектом, что позволяет стыковать комплекты, не разбирая их.
Так же она обеспечивает правильное позиционирование лотка относительно продольной и вертикальной осей. Особая конструкция защелки обеспечивает отсутствие сквозных зазоров при усадке изделия по длине не более 4%.
Нижняя защелка работает аналогично боковой защелке.
- Фиксация стенок лотка в поперечном направлении
Направляющая стенки обеспечивает правильную стыковку стенок лотка защищает от поперечных смещений.
- Подключение лотков под углом 90°
Наличие боковых отводов обеспечивает возможность подключения лотков под углом 90°.
Благодаря конструктивным особенностям лотка боковое подключение осуществляется без зазоров с возможностью герметизации монтажного шва.Примыкание лотка осуществляется без дополнительных вырезов.
- Правила складирования
Ребра в основе опорных лап препятствуют сдвигу лотка в продольном и поперечном направлении, что в свою очередь обеспечивает качественное складирование и транспортирование продукции.
Ребра на боковых стенках препятствуют сдвигу лотка в продольном направлении, что в свою очередь обеспечивает качественное складирование (лотки становятся в ряд плотно, без зазоров) и транспортирование продукции.
- Правила монтажа
Разнонаправленные ребра в основании опорных лап предотвращают скольжение лотков при монтаже по выравнивающему слою бетонной смеси.
- Методы креплений
На каждой опорной стенке имеется по 4 зоны креплений. На каждой зоне креплений имеются:
- специальные пазы для позиционирования решеток водоприемных;
- отверстия под самонарезные винты М5;
- отверстия под крепление болт-гайка;
- дополнительно для крепления болт-гайка с внешней стороны стенки лотка имеется карман, предназначенный для расположения в нем гайки;
- паз для планки центрального крепежа;
- на каждой опорной стенке имеется по два паза для использования заневоливающих скоб.
- Применение половины лотка
Для удобства монтажа линий не кратных 1000мм предусмотрена возможность распила лотка на две части длинной 500мм. При использовании половины лотка остаются все возможности крепления, позиционирования, герметизации.
