Лоток водоотводной Евро 230
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Чертеж PDF | Чертеж DWG | A, мм | B, мм | C, мм | H1, мм | H2, мм | Q1*, л/с | Q2*, л/с | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 511.23.01-М | Лоток ЛВ-230.300.230-НС Евро 230, 511.23.01-М |
|
|
230 | 260 | 300 | 60 | 280 | 5,35 | 65,67 | Запросить КП |
| 512.23.01-М | Лоток ЛВ-230.300.730-НС Евро 230 СП, 512.23.01-М |
|
|
230 | 260 | 300 | 100 | 550 | 19,84 | 158,87 | Запросить КП |
*В таблице приведены расчетные значения пропускной способности при 75%-м заполнении и уклоне 0,01 ‰ на минимальной и максимальной глубине лотка.
Лотки системы Евро могут изготавливаться с различным углом разворотом дна.

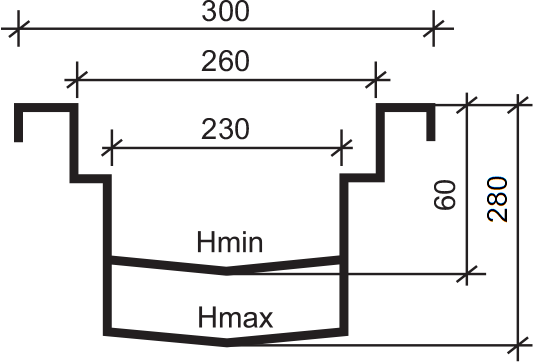

Стандартные невысокие лотки с разворотом дна 170° имеют небольшой диапазон высот и используются в проектах, где нет потребности организации большой линии водоотведения или установки глубоких лотков с высокой пропускной способностью.

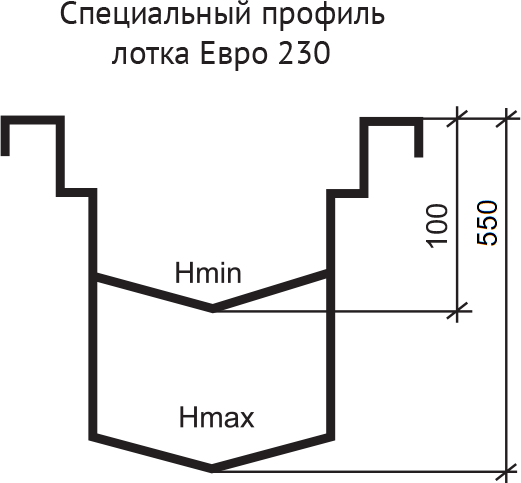

Лотки специального профиля с разворотом дна 130° имеют больший диапазон высот и применяются для проектирования длинных линий водоотведения.
Вариативность высоты лотков из нержавеющей стали позволяет формировать уклон внутри системы и ускорять отведение стоков в канализационную систему.

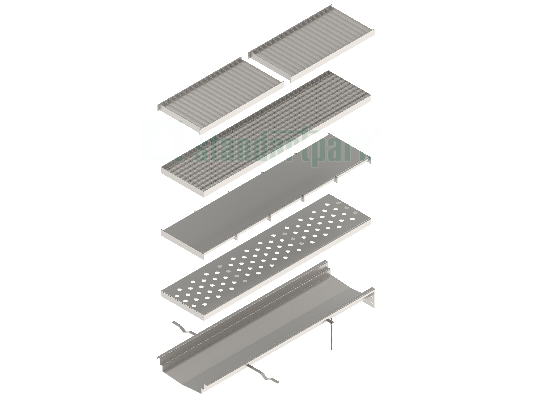

Для обеспечения безопасности эксплуатации системы лотки накрываются решетками из нержавеющей стали.
Подключение к канализационной сети применяются трапоприямками, в которых устанавливаются гидрозатворы и уловители механических примесей.
Все сопутствующие элементы – трапоприямки, торцевые крышки, а также угловые и крестовые соединения лотков привариваются на производстве.
Для бесплатной разработки технического решения и расчёта коммерческого предложения на систему рекомендуем обратиться в ближайший офис.
