Лоток водоотводной Евро 170
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
| Артикул | Наименование | Чертеж PDF | Чертеж DWG | A, мм | B, мм | C, мм | H1, мм | H2, мм | Q1*, л/с | Q2*, л/с | Купить |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 511.17.01-М | Лоток ЛВ-170.240.170-НС Евро 170, 511.17.01-М |
|
|
170 | 200 | 240 | 50 | 170 | 2,37 | 21,57 | Запросить КП |
| 512.17.01-М | Лоток ЛВ-170.240.650-НС Евро 170 СП, 512.17.01-М |
|
|
170 | 200 | 650 | 80 | 550 | 8,06 | 101,48 | Запросить КП |
*В таблице приведены расчетные значения пропускной способности при 75%-м заполнении и уклоне 0,01 ‰ на минимальной и максимальной глубине лотка.
Лотки системы Евро могут изготавливаться с различным углом разворотом дна.
Стандартные невысокие лотки с разворотом дна 170° имеют небольшой диапазон высот и используются в проектах, где нет потребности организации большой линии водоотведения или установки глубоких лотков с высокой пропускной способностью.
Лотки специального профиля с разворотом дна 130° имеют больший диапазон высот и применяются для проектирования длинных линий водоотведения.
Вариативность высоты лотков из нержавеющей стали позволяет формировать уклон внутри системы и ускорять отведение стоков в канализационную систему.

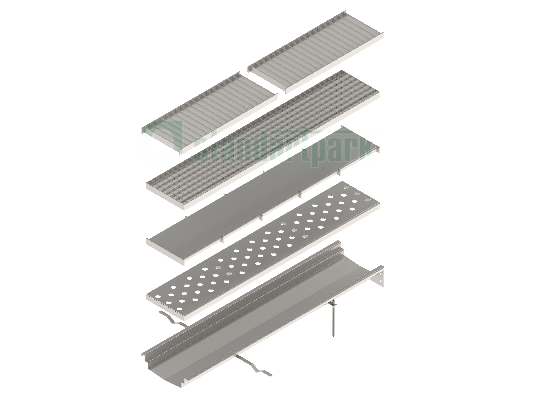

Для обеспечения безопасности эксплуатации системы лотки накрываются решетками из нержавеющей стали.
Подключение к канализационной сети применяются трапоприямки, в которых устанавливаются гидрозатворы и уловители механических примесей.
Все сопутствующие элементы – трапоприямки, торцевые крышки, а также угловые и крестовые соединения лотков привариваются на производстве.
Для бесплатной разработки технического решения и расчёта коммерческого предложения на систему рекомендуем обратиться в ближайший офис.
