Емкости стальные спиральновитые оцинкованные
Оптовую цену и возможные скидки от объема уточняйте у менеджеров
г. Минск
Основные особенности, назначение и применение

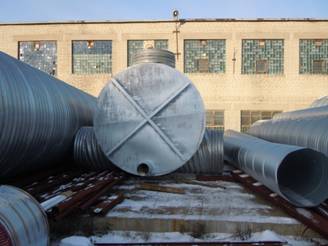

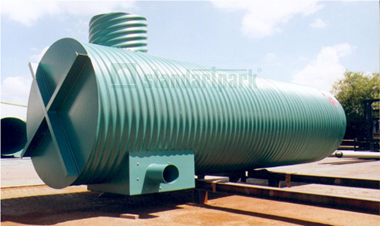

Стальные резервуары спиральновитой формы – современное решение для хранения жидкостей. Конструкция изготовляются с модулей гофрированных оцинкованных стальных труб диаметром от 1,5 до 3,2 м, которые соединяются между собой с помощью хомутов. Благодаря этому изделия могут быть произведены неограниченных габаритов и рабочих объемов согласно техническим заданиям любой сложности.
Стальные емкости предназначены для размещения под или над землей, в последнем случае используется утепленный корпус. А также в обваловке (специальном земляном вале вокруг резервуара для предотвращения распространения содержимого в нем при чрезвычайных ситуациях).
Горизонтальные оцинкованные резервуары могут быть использованы:
- в системе очистных сооружений поверхностных, хозяйственно-бытовых и промышленных сточных вод;
- как пожарные резервуары;
- в промышленности для хранения воды на технологические нужды;
- в сельском хозяйстве.
Рабочий объем и габариты: любые, согласно техническому заданию.
Материал корпуса: спиральновитая оцинкованная сталь.

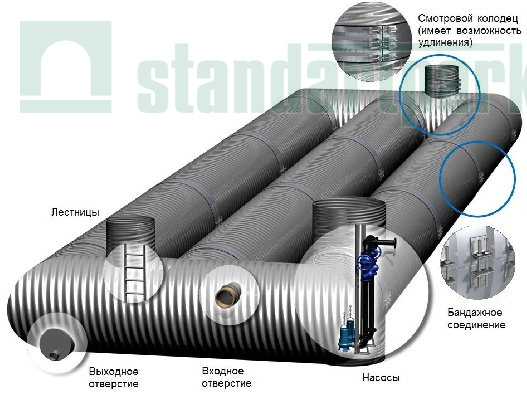

Базовая комплектация: колодец для обслуживания, лестница, крышка люка.
Опции по запросу: сигнализатор уровня жидкости, насосные группы, корзина для сбора мусора на входе, мешалка.
| Объем резервуара, м3 | Диаметр секции, м | Длина секции, м | Расчетный вес конструкции, кг |
|---|---|---|---|
| 5 | 1,5 | 2,8 | 533 |
| 10 | 1,5 | 5,7 | 853 |
| 15 | 1,5 | 8,5 | 1162 |
| 20 | 1,5 | 11,3 | 1471 |
| 25 | 2,2 | 6,6 | 1595 |
| 30 | 2,2 | 7,9 | 1845 |
| 35 | 2,2 | 9,2 | 2096 |
| 40 | 2,2 | 10,5 | 2346 |
| 45 | 2,2 | 11,8 | 2597 |
| 50 | 2,4 | 11,2 | 2708 |
| 55 | 2,4 | 12 | 2876 |
| 60 | 2,4 | 13,1 | 3107 |
| 70 | 2,4 | 15,6 | 3730 |
| 80 | 2,4 | 17,5 | 4129 |
| 90 | 2,4 | 19,8 | 4612 |
| 100 | 2,4 | 22 | 5073 |
| 70 | 3,2 | 8,8 | 3036 |
| 80 | 3,2 | 10 | 3370 |
| 90 | 3,2 | 11,2 | 3704 |
| 100 | 3,2 | 12,5 | 4066 |

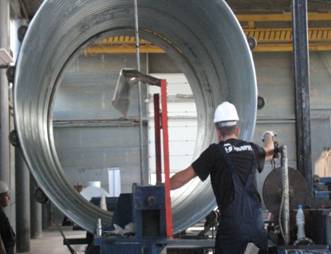

Процесс изготовления и его этапы

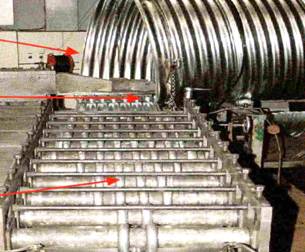

Для производства стальных оцинкованных емкостей используется рулонный металл – предоцинкованный штрипс, а сам процесс включает 4 этапы:

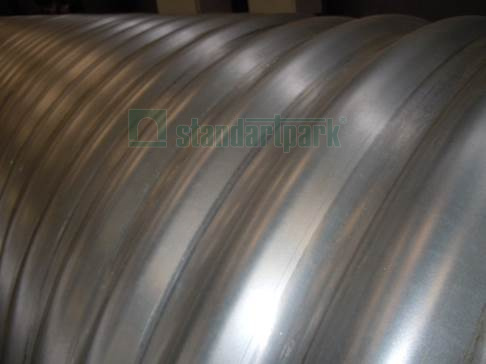

| 1. Свивание, соединение (фальцевый замок) и гофрирование. | 2. Навивка требуемой длинны. |
|---|---|
 |
 |
| 3. Оцинковывание мелких деталей (патрубки и т.д.). | 4. Монтаж стенок. |
 |
 |

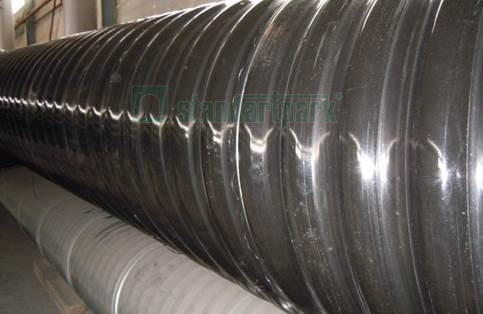

Трубы покрываются слоем цинка путем горячего цинкования согласно ГОСТ / EN 10346:2009. Толщина антикоррозийного покрытия, наносимая на внутреннюю и внешнюю поверхности стали, должна соответствовать требованиям защиты от ржавления в различных условиях применения изделия, но при этом становить не менее 80мкм. Все дополнительные элементы конструкции оцинковываются в соответствие с ГОСТ 9.307-89. Сварные швы, образованные после выполнения соединения модулей, покрываются слоем цинка с применением спрея (метод холодного оцинкования).

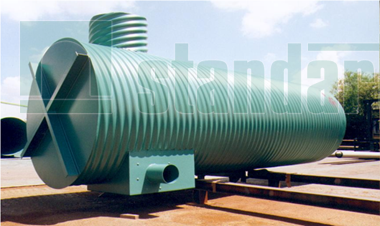

Для усиления изолирующего антикоррозионного слоя, может дополнительно использоваться лакокрасочные и/или полимерные составы. Их нанесение происходит в заводских условиях или непосредственно на самой строительной площадке.
Перед сдачей заказчику проект поставки подвергается испытаниям.
Резервуары от Standartpark обладают следующими преимуществами:- гарантия 10 лет, срок службы 70 и более лет;
- герметичны на протяжении всего срока службы;
- способны выдерживать нагрузки автомобильных и железных дорог всех категорий (по ГОСТ Р 52748—2007);
- не требуют устройства разгрузочной плиты и бетонного саркофага;
- хорошо приспосабливаются к любым рельефам местности;
- легкий вес конструкций позволяет устанавливать резервуары на слабых грунтах;

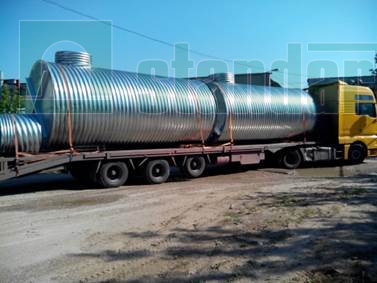

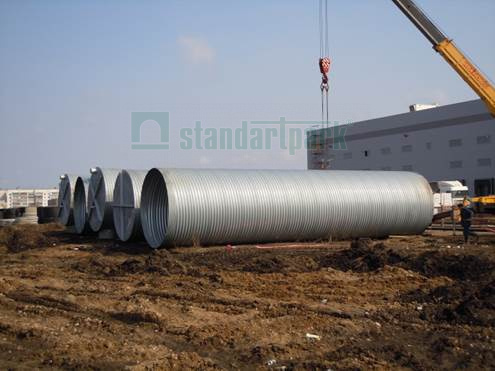

- простая и быстрая технология монтажа (резервуары поставляются готовыми модулями, соединение модулей осуществляется хомутами);
- формирование неограниченного объема за счет модульной конструкции;
- оптимальные размеры и индивидуальная конфигурация резервуаров для каждого объекта позволят проектировщику эффективно использовать землю;
- возможность установки дополнительного оборудования в резервуарах;
- не требуют тяжелой крановой техники на строительной площадке;
- в базовом исполнении идет усиленный корпус, обеспечивающий монтаж изделий на глубину до 12 метров.
| Сравнения резервуаров от Стандартпарк с аналогичными техническими решениями из других материалов | ||||
|---|---|---|---|---|
| Параметр | Оцинкованная Сталь Емкостей EN Rainpark | Бетон | Обычная сталь | Стеклопластик (среднее по рынку) |
| Герметичность | Полная | Условная | Полная | Полная |
| Срок службы | более 70 лет | Сложно прогнозируемый | Сложно прогнозируемый | Более 50 лет |
| Гарантии герметичности | 10 лет | Могут не держать уже через 1 год | 1-3 года | 2-5 лет |
| Выдерживание нагрузок под проезжей частью | Держит | Чаще всего делают открытые или в обваловке | Не держит | В теории, с разгрузочной плитой – да, на практике – риски |
| Монтаж | Простой, быстрый | Сложный, долгий, сильно зависит от подрядчика | Простой, быстрый | Требует аккуратности от строителей, обратной засыпки песком и пр. |
| Необходимость дополнительного бетонирования для прочности | Не требуется | Не требуется | Требуют плиты для выдерживания нагрузок | Требует разгрузочную плиту над емкостью + пригрузочную под емкостью |
| Стоимость с учетом герметизации и СМР | Низкая | Средняя/Высокая | Низкая/Средняя (с учетом плит, антикоррозийного покрытий) | Средняя/Высокая (с учетом плит и пр.) |

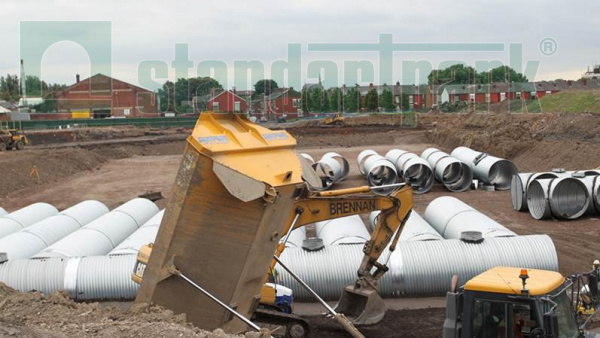

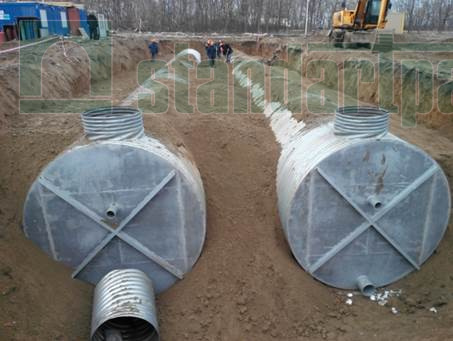

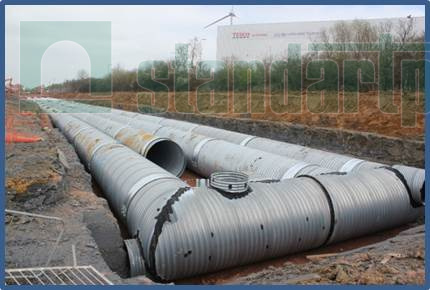

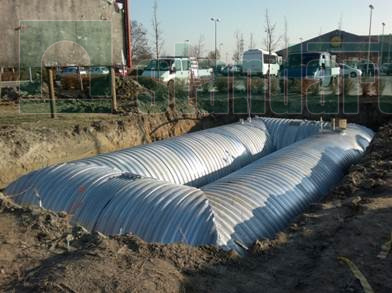

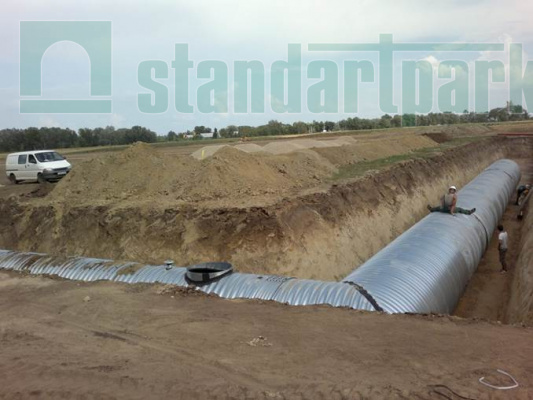

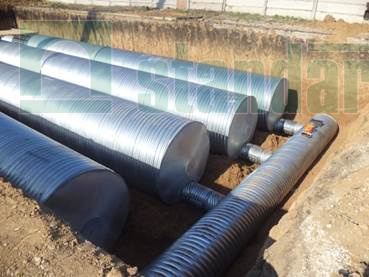

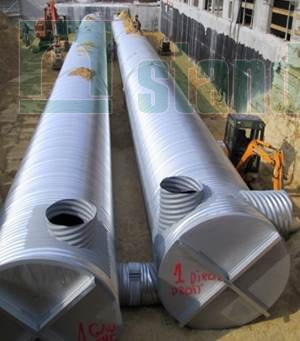

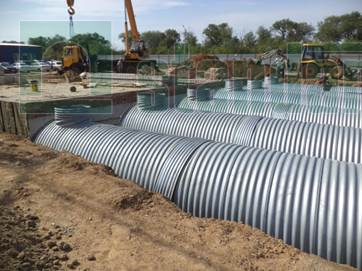

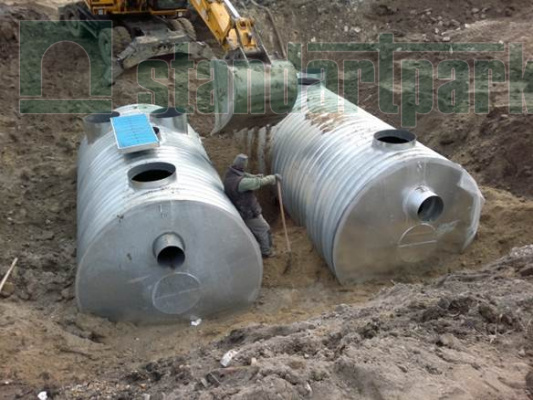

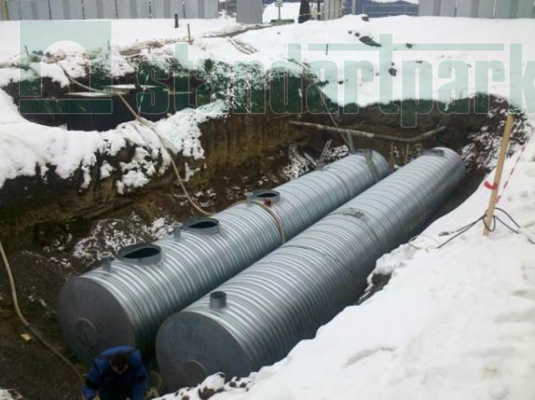

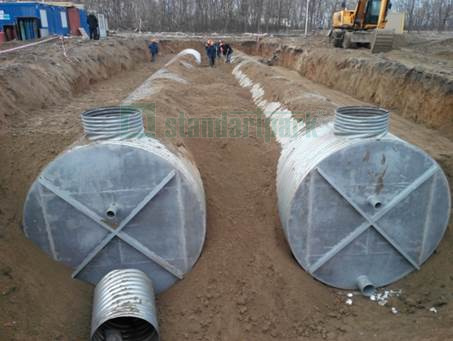

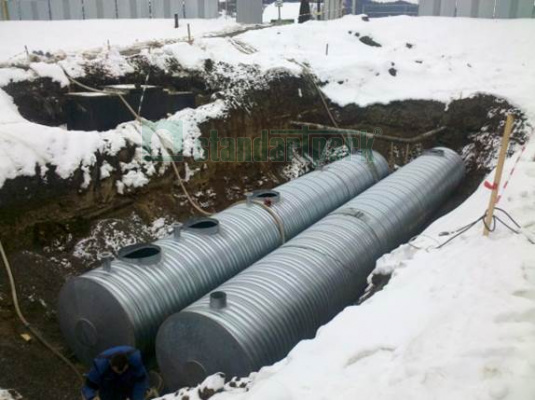

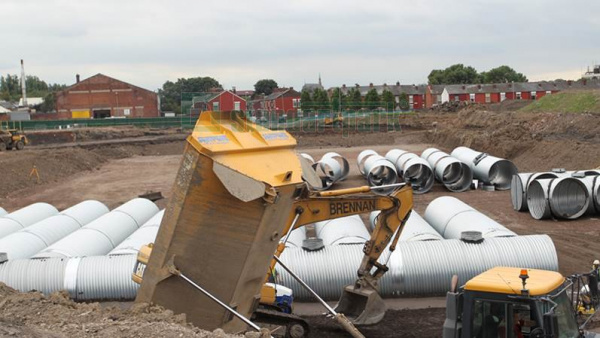

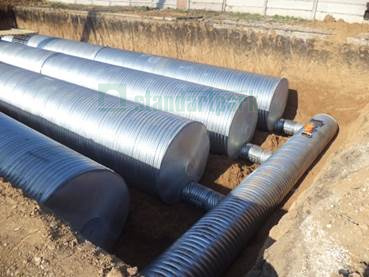

Монтаж (на примере подземной установки):

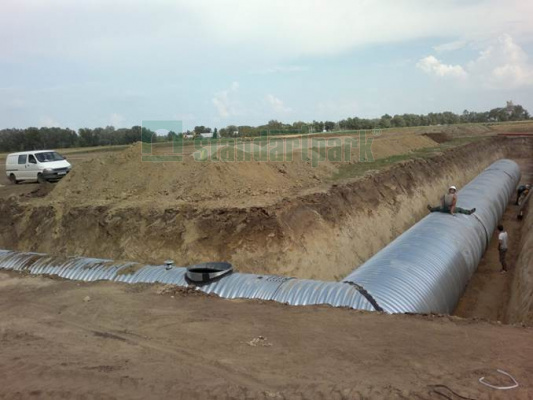

- Вырыть котлован необходимой глубины так, чтобы после установки резервуары были ниже уровня промерзания.
- На дне подготовить песчаную подушку высотой не менее 600мм. Для нее могут использоваться средние пески, гравелистые, крупные, дресвяно-гравийные и щебенисто-галечниковые грунты, в которых не допускается содержание обломков размером более 50мм, а частицы размером меньше 0.1мм (в том числе 2% глинистых) должны становить меньше 10%.
- В подушке сделать углубления под днище резервуаров (размером 300мм).
- Установить емкости в подготовленные ложе, получившиеся зазоры подсыпать грунтом и утрамбовать.

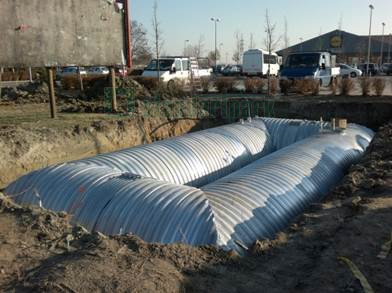

- Провести засыпку одновременно со всех сторон секций равномерными горизонтальными слоями земли толщиной 0,20м (превышение уровня на одной из сторон не должно становить более 0,20м).
- Каждый слой грунта засыпки, разровнять и утрамбовать грунтоуплотняющими машинами, а вблизи от резервуаров – ручными механизированными инструментами. Степень уплотнения должна становить не менее 0,95 от его максимальной.
Примечания:
- наклон стенок прорези зависит от характеристик грунтов и принятых мер по их укреплению (должен быть не менее 10,75);
- для обустройства обоймы могут использоваться те же материалы что и для основания, а также мелкие пески.
Компания Стандартпарк предлагает емкости стальные спиральновитые оцинкованные по доступной цене. Наши сотрудники ответят на все Ваши вопросы и помогут с оформлением заказа. Обращайтесь!
